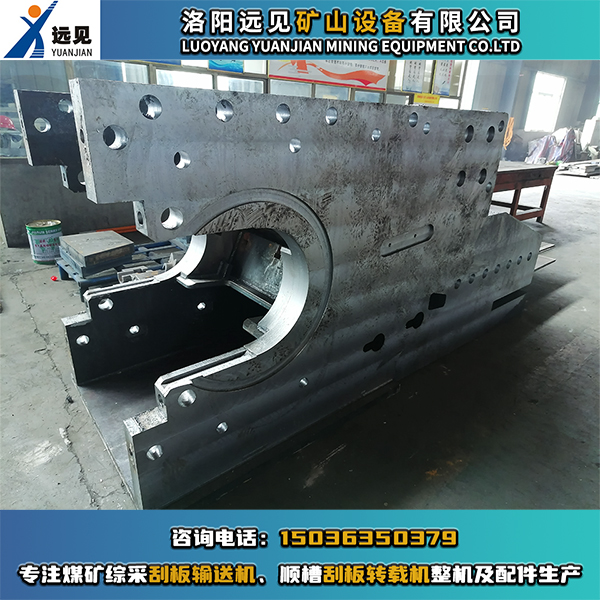

机头架，刮板机机头架，大架

机头架是刮板输送机的重要组成部分，机头架是机头传动部其他主要零部件的安装的载体，机头主要有机头架、链轮轴组、拨链器、压链块、护板、连接螺栓等组成，机头架为左右对称，两侧均可以安装动力部，以适应不同工作面的需要。

刮板机机头部分的安装

a) 检查组装的各零部件，应完整无损，并擦洗干净。

b) 在各零部件配合表面涂少量润滑脂，以便安装，拆卸和防锈。

c) 将装配好的链轮轴组按刮板输送机运煤方向装入机头架端头的缺

口，并装上压块，用螺钉及圆形螺母紧固在机头架上。

d) 将拨链器从中板上方放入机头架 T 形缺口中，并依链轮轴组的圆柱

面旋转落到位。

e) 将专用螺栓装在机头架予设的固定座孔内，到位旋转 90°，然后

把护板从上方缓缓放在机头架上，注意专用螺栓必须穿过护板，最

后用防松螺母紧固专用螺栓。

f) 检查装配零部件是否符合要求。

g) 安装机头架一侧的防护罩。

刮板机机头部分的拆卸

机头的拆卸一般按组装的逆顺序进行，但需将拆除下的零部件作好防

磕碰、防锈、防混处理，需单独拆下链轮轴组时，请按以下顺序进行：

a) 拆下护板。

b) 取下拨链器。

c) 取下一侧的防护罩。

d) 去掉两个压块。

e) 将轴组向无减速器一侧,沿原轴组的轴线方向平移,直至花键孔完

全脱离减速器花键后，再向机头架开口方向移动，即可拆下链轮轴

组。
